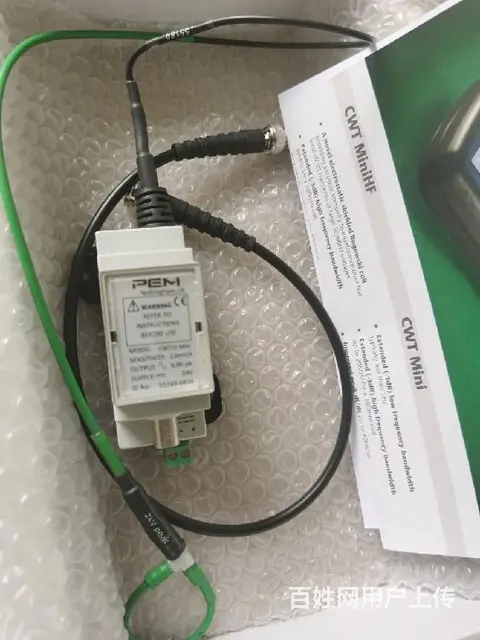

pem罗氏线圈CWTMini50HF系列电流柔性探头

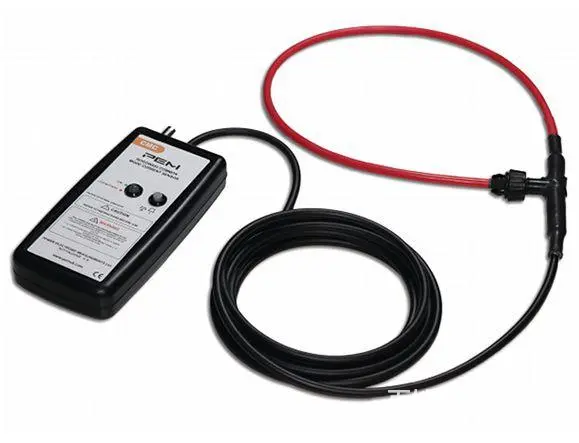

联系人:陈小姐 PEM电流探头 CMC系列交流电机驱动共模电流探头 该罗氏线圈探头专为测量电机驱动高频共模电流设计 PEM公司自主研发，具有灵活方便，柔性可靠的高频电机驱动电流测量，特别针对高频共模电流。pem罗氏线圈 共模电流产生的问题： 变速传动装置又称无级变速器（VSDs）用于控制交流电机，它能够产生很大的高频PWM电压并容性耦合于机器主轴。这就导致电压产生电弧电流流过电机主轴。 这种放电电流会产生大量热量，并可能融化主轴及轴承，滚珠等部件。 PEM电流探头CMC探头是该类工程师的重要工具 PEM电流探头 CMC电流探头是鉴定大驱动电机共模电流的重要工具，工程师可一次性标准鉴定共模电流。CMC探头改良了CWT系列探头对于该应用的缺陷。也可用于其他高频测量领域的应用。 主要特点： • 柔性屏蔽罗氏线圈，有效降低干扰 • 高频带宽超过10M Hz,线圈周长超过1米 • 宽范围的线圈尺寸，适用于很大电机 PEM 罗氏线圈现有如下产品系列： 1.CWT 宽带大电流罗氏线圈系列： CWT系列包含 CWT标准系列，CWT Mini & HF Mini系列， CWT Ultra Mini系列，CWT LF系列。 其中，CWT标准系列 是宽带大电流罗氏线圈； CWT Mini & HF Mini系列 用于测量MOSFET，芯片管脚等半导体的电流测试； CWT Ultra Mini 具有小和轻薄的罗氏线圈，同样用于半导体，芯片的电流测试； CWT LF系列主要为CWT系列的低频产品，多用于实验室通用测试，电容充放电等测试 因此，在存在大直流电流的情况下，可以使用小型灵活的罗氏线圈来测量小交流电流， 而基于磁性原理的传感器将昂贵且笨重，以防止饱和效应。 其中一种常见的应用是测量电容器中的纹波电流，其中主电流为直流或缓慢时间变化。 在过去的20年里，CWT一直供应给世界各地的主要电气工程公司和**的研究机构。 这种多功能仪器已用于各种应用，其中一些示例包括： 半导体开关波形 CWT可用于各种功率半导体测量，例如功率半导体中的开关损耗或检查在线电感是否对IGBT或MOSFET施加过大压力。 CWT是非侵入式的，只需向初级电路注入几个pH值，宽带宽大于10MHz， 具有可预测的已知测量延迟，并且薄而夹式，使其易于插入电路中难以到达的部分。 其他应用包括： 电源转换器开发和诊断 测量高频谐波（从牵引到轴承电流） 射频电流
